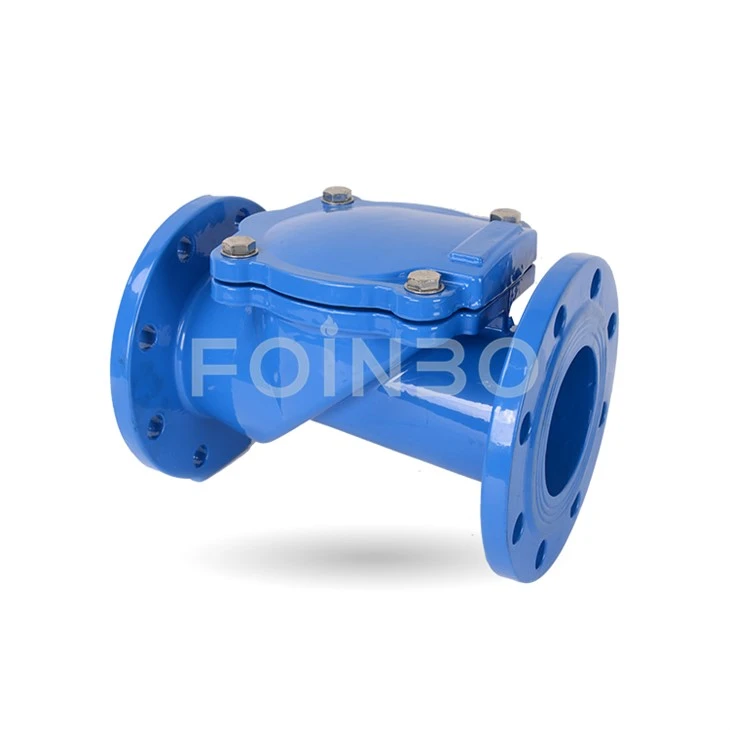

Deskripsi Produk
Spesifikasi
Elemen Penutupan:Disk karet atau elastomer yang fleksibel yang membungkuk atau melenturkan untuk membuka dan menutup.
Operasi:
Saat cairan mengalir ke arah depan, tekanan mengangkat atau melenturkan cakram menjauh dari kursi.
Saat aliran berhenti atau terbalik, cakram fleksibel kembali ke kursi, menyegel aliran balik.
Bahan Konstruksi:
Tubuh:Besi cor, besi ulet, stainless steel, atau PVC.
Cakram:EPDM, NBR, Neoprene, atau elastomer lain untuk fleksibilitas dan penyegelan.
Jenis Koneksi:Jenis flensa, wafer, atau lug.
Parameter Produk
|
Nomor Model |
Ukuran flensa |
W.pressure |
Tipe katup |
Warna |
|
H44X-16Q-50 |
2" |
1.0/1.6mpa |
Disk fleksibel |
Merah/biru |
|
H44X-16Q-65 |
2.5" |
1.0/1.6mpa |
Disk fleksibel |
Merah/biru |
|
H44X-16Q-80 |
3" |
1.0/1.6mpa |
Disk fleksibel |
Merah/biru |
|
H44X-16Q-100 |
4" |
1.0/1.6mpa |
Disk fleksibel |
Merah/biru |
|
H44X-16Q-125 |
5" |
1.0/1.6mpa |
Disk fleksibel |
Merah/biru |
|
H44X-16Q-150 |
6" |
1.0/1.6mpa |
Disk fleksibel |
Merah/biru |
|
H44X-16Q-200 |
8" |
1.0/1.6mpa |
Disk fleksibel |
Merah/biru |
|
H44X-16Q-250 |
10" |
1.0/1.6mpa |
Disk fleksibel |
Merah/biru |
|
H44X-16Q-300 |
12" |
1.0/1.6mpa |
Disk fleksibel |
Merah/biru |
FAQ
T: Apa itu katup periksa cakram yang fleksibel?
Katup periksa cakram fleksibel adalah jenis katup non-pengembalian yang menggunakan karet fleksibel atau cakram elastomer sebagai elemen penyegelan. Disk lentur untuk memungkinkan aliran ke depan dan secara otomatis kembali ke posisi tertutup untuk mencegah aliran balik.
T: Bagaimana cara kerjanya?
Saat cairan mengalir ke arah depan, tekanan mengangkat dan menekuk cakram yang fleksibel, memungkinkan jalan. Saat aliran berhenti atau terbalik, cakram melenturkan kembali ke tempatnya, menyegel pada kursi katup untuk mencegah aliran balik.
T: Apa keuntungan dari katup periksa cakram yang fleksibel?
Tekanan retak rendah agar mudah dibuka
Operasi tenang dengan palu air minimal
Desain sederhana dengan sedikit bagian yang bergerak
Bahan tahan korosi untuk masa pakai yang lebih lama
Persyaratan pemeliharaan yang rendah
T: Bahan apa yang biasa digunakan untuk disk?
Disk biasanya terbuat dari senyawa karet seperti EPDM, NBR (nitril), atau neoprene, tergantung pada jenis fluida dan suhu operasi.
T: Di mana katup periksa cakram fleksibel yang biasanya digunakan?
Mereka banyak digunakan dalam:
Sistem pengolahan air dan air limbah
Saluran pipa irigasi
Garis pelepasan pompa
Penanganan cairan industri
Sistem HVAC
